Czym jest schemat podłączenia włącznika światła?
Schemat połączenia włącznika światła to graficzne przedstawienie, które pokazuje sposób łączenia przewodów w puszce elektrycznej. Na tym schemacie znajduje się kolorowa symbolika przewodów oraz zacisków:
- L (fazowy),
- N (neutralny),
- PE (uziemiający).
Dzięki zastosowaniu odpowiednich barw – brązowego lub czarnego dla przewodu fazowego, niebieskiego dla neutralnego i zielono-żółtego dla uziemienia – można zredukować ryzyko pomyłek podczas instalacji. Taki schemat zazwyczaj dołączany jest do opakowania każdego włącznika. Obejmuje on szczegółowe wytyczne producenta, których stosowanie jest kluczowe w trakcie montażu. Odpowiednie przestrzeganie tych wskazówek znacząco ogranicza ryzyko błędów, takich jak złe podłączenie przewodów czy zignorowanie zasad bezpieczeństwa.
Zrozumienie schematu podłączenia jest istotne dla prawidłowego i bezpiecznego funkcjonowania oświetlenia w każdym pomieszczeniu. Właściwe połączenia nie tylko zapewniają działanie urządzeń, ale także podnoszą poziom bezpieczeństwa całej instalacji elektrycznej.

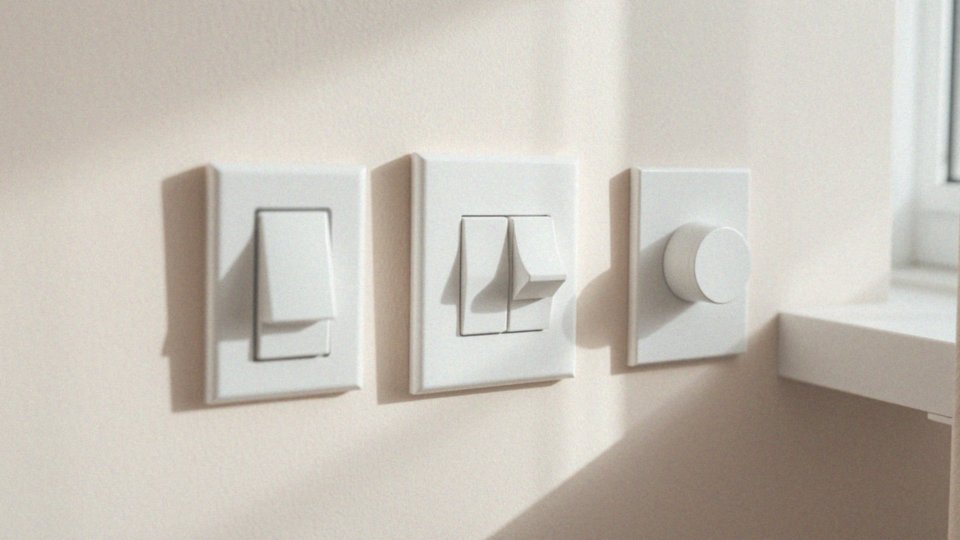

Jakie są rodzaje włączników światła?
Rodzaje włączników światła są naprawdę zróżnicowane, co sprawia, że każdy z nich odpowiada na inne potrzeby użytkowników i znajduje różne zastosowania w zakresie oświetlenia. Oto kilka popularnych typów, które warto znać:
- Łącznik jednobiegunowy – idealny do zarządzania pojedynczym źródłem światła, na przykład żyrandolem. Umożliwia proste włączanie oraz wyłączanie obwodu.
- Łącznik świecznikowy – pozwala na kontrolowanie dwóch różnych źródeł światła z jednego miejsca. To świetne rozwiązanie w pomieszczeniach z wieloma punktami świetlnymi.
- Łącznik schodowy – umożliwia włączanie światła z dwóch różnych lokalizacji, na przykład w korytarzu czy na schodach, co znacznie poprawia komfort użytkowania.
- Łącznik krzyżowy – cieszy się popularnością w dużych pomieszczeniach lub długich korytarzach, ponieważ pozwala na kontrolowanie jednego źródła światła z trzech lub więcej miejsc.
- Łącznik zwierny – jest głównie stosowany w systemach alarmowych. Działa w ten sposób, że światło świeci, dopóki przycisk jest wciśnięty.
- Łącznik potrójny – umożliwia współpracę z trzema punktami. Funkcjonuje na podobnej zasadzie jak świecznikowy, ale może obsługiwać więcej źródeł światła.
Warto również dodać, że wiele z tych włączników może mieć dodatkowe opcje, takie jak ściemnianie. Dzięki nim można lepiej dostosować oświetlenie do indywidualnych potrzeb. Wybór właściwego włącznika powinien być uzależniony nie tylko od wymogów instalacyjnych, ale także od osobistych preferencji estetycznych.
Jakie narzędzia są potrzebne do montażu włącznika światła?
Aby zamontować włącznik światła, potrzebujesz zestawu różnych narzędzi, które zapewnią zarówno bezpieczeństwo, jak i skuteczność. Wśród nich znajdują się:
- wkrętaki – płaski oraz krzyżakowy,
- nożyk do ściągania izolacji,
- obcinak do kabli,
- próbnik napięcia,
- wiertarka z otwornicą,
- poziomica,
- rękawiczki ochronne,
- latarka czołowa,
- narzędzia izolowane.
Te narzędzia pozwalają na swobodne dokręcanie i luzowanie śrub, a nożyk do ściągania izolacji jest kluczowy do precyzyjnego odizolowania końcówek przewodów, co jest niezbędne podczas podłączania. Obcinak do kabli ułatwia przycinanie przewodów do wymaganej długości. Nie zapominaj o próbniku napięcia, który jest ważnym narzędziem do upewnienia się, że obwód jest wyłączony, co znacząco zmniejsza ryzyko porażenia prądem. Jeśli konieczne jest dostosowanie rozmiaru otworu w puszce elektrycznej, pomocna będzie wiertarka z otwornicą. Dobrze jest też mieć poziomicę, aby upewnić się, że włącznik jest prawidłowo wypoziomowany, co wpływa na estetykę całej instalacji. Dla dodatkowego bezpieczeństwa niezbędne są rękawiczki ochronne podczas pracy z elektrycznością. W sytuacjach, gdy warunki oświetleniowe są niesprzyjające, latarka czołowa będzie bardzo pomocna. Zainwestowanie w narzędzia izolowane jest także dobrym pomysłem, gdyż znacząco zwiększa bezpieczeństwo. Jeśli zapoznasz się z odpowiednimi instrukcjami i zasadami bezpieczeństwa, samodzielny montaż włącznika będzie jak najbardziej możliwy.
Jakie są kolorowe oznaczenia przewodów przy podłączeniu włącznika światła?
Podczas instalacji włącznika światła kluczowe jest zrozumienie znaczenia kolorów przewodów. Mają one fundamentalne znaczenie dla bezpieczeństwa oraz prawidłowego funkcjonowania systemu elektrycznego. Zazwyczaj przewód fazowy, oznaczany literą L, ma kolor brązowy lub czarny; to właśnie on odpowiada za dostarczanie energii do włącznika. Przewód neutralny, markowany jako N, jest zazwyczaj niebieski i służy do odprowadzenia prądu do źródła zasilania. Z kolei przewód ochronny, z literą PE, ma charakterystyczny żółto-zielony kolor. Jego zadaniem jest ochrona przed porażeniem prądem poprzez połączenie metalowych elementów urządzenia z ziemią.
Właściwe podłączenie tych przewodów jest niezwykle ważne:
- przewód fazowy powinien być podłączony do zacisku L,
- neutralny do N,
- uziemiający do PE.
Każde błędne połączenie może prowadzić do groźnych konsekwencji, takich jak porażenie prądem lub uszkodzenie sprzętu elektrycznego. Ponadto, warto pamiętać, że kolory przewodów mogą się różnić w zależności od regionu lub specyfikacji technicznych. Dlatego zawsze dobrze jest zapoznać się z aktualnymi normami oraz zaleceniami producentów przed przystąpieniem do pracy.

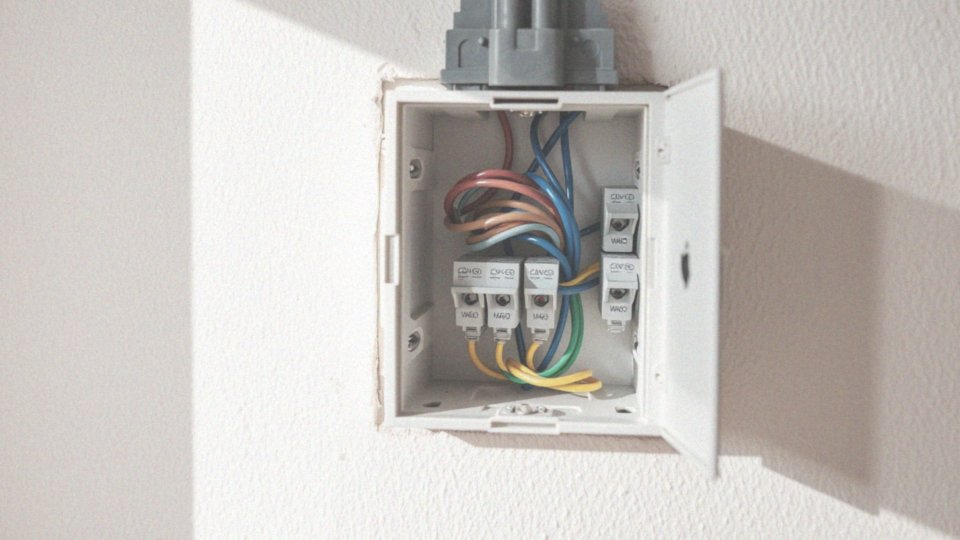

Jakie powinny być połączenia przewodów w puszce elektrycznej?
W puszce elektrycznej kluczowe jest prawidłowe podłączenie przewodów, co ma niebagatelny wpływ na funkcjonowanie instalacji oraz bezpieczeństwo jej użytkowników. Przewód fazowy (L) powinien być połączony z zaciskiem oznaczonym literą L, co zapewnia obieg napięcia. Z kolei przewód neutralny (N) łączy się z odpowiednim zaciskiem N, mając za zadanie odprowadzenie prądu do źródła zasilania. Przewód uziemiający (PE) natomiast należy podłączyć do zacisku oznaczonego symbolem uziemienia, co stanowi ważną ochronę zarówno dla urządzeń, jak i osób korzystających z instalacji, minimalizując ryzyko porażenia prądem.
Warto zwrócić uwagę na złączki WAGO, które świetnie sprawdzają się przy łączeniu przewodów. Umożliwiają one łatwe i szybkie połączenia bez konieczności lutowania czy skręcania, co czyni je coraz bardziej popularnymi w nowoczesnych instalacjach elektrycznych. Dzięki nim manipulacja przewodami staje się znacznie prostsza. Kostki elektryczne także mogą być użyteczne, jednak ich montaż wymaga odpowiedniej precyzji i dokręcania śrub.
Podczas instalacji niezwykle istotna jest ostrożność. Każde połączenie powinno być starannie sprawdzone i zabezpieczone, co pozwala uniknąć potencjalnych uszkodzeń sprzętu czy obwodu. Również stosowanie odpowiednich zabezpieczeń, takich jak bezpieczniki, ma fundamentalne znaczenie, ponieważ chronią one instalację przed przeciążeniem. Zestawienie tych wszystkich elementów przyczynia się do stworzenia funkcjonalnego i bezpiecznego układu przewodów w puszce elektrycznej.
Jak zainstalować przewód uziemiający w włączniku?
Zainstalowanie przewodu uziemiającego w włączniku odgrywa istotną rolę w zapewnieniu bezpieczeństwa każdej instalacji elektrycznej. Przed rozpoczęciem jakichkolwiek prac, pamiętaj o wyłączeniu zasilania.
Przewód uziemiający, który wyróżnia się żółto-zielonym kolorem oraz oznaczeniem PE, powinien zostać podłączony do odpowiedniego zacisku; zazwyczaj znajdziesz go pod symbolem uziemienia. W sytuacji, gdy w Twojej instalacji brakuje uziemienia, warto skonsultować się z wykwalifikowanym elektrykiem, który zadba o odpowiednią instalację oraz bezpieczeństwo użytkowników.
Przewód uziemiający pełni funkcję ochronną, redukując ryzyko porażenia prądem w przypadku awarii sprzętu. Podczas podłączania, zawsze zaczynaj od przewodu uziemiającego, co znacznie ogranicza możliwość przypadkowego porażenia.
Po poprawnym podłączeniu uziemienia, możesz przystąpić do łączenia przewodów fazowego i neutralnego. Przewód fazowy wpinasz do zacisku oznaczonego literą L, natomiast przewód neutralny do zacisku N.
Dodatkowo, sprawdź, czy wszystkie połączenia są odpowiednio zabezpieczone i nie wykazują luzów, gdyż mogą one stanowić poważne zagrożenie. Prawidłowe zainstalowanie przewodu uziemiającego nie tylko podnosi bezpieczeństwo, ale również gwarantuje sprawne funkcjonowanie całej instalacji elektrycznej.
Jak przeprowadzić kontrolę instalacji przed montażem włącznika światła?
Przygotowanie do montażu włącznika światła wymaga starannej inspekcji instalacji elektrycznej. Zacznij od odłączenia zasilania – najprościej osiągniesz to, dezaktywując odpowiednie bezpieczniki w skrzynce. Następnie warto skorzystać z próbników napięcia, aby upewnić się, że przewody są pozbawione napięcia, co wpłynie na zmniejszenie ryzyka porażenia prądem.
Kolejnym krokiem jest szczegółowa ocena stanu przewodów w puszce elektrycznej. Sprawdź, czy nie wystąpiły żadne uszkodzenia, takie jak:
- przetarcia,
- oznaki przegrzania.
Jeśli zauważysz jakiekolwiek problemy, niezwłocznie zasięgnij porady specjalisty lub rozważ wymianę uszkodzonych elementów. Dobrze jest również zwrócić uwagę na kolory przewodów – brązowy lub czarny oznacza przewód fazowy (L), niebieski to przewód neutralny (N), a żółto-zielony pełni funkcję uziemienia (PE).
Zastosowanie odpowiednich środków ostrożności podczas kontroli instalacji elektrycznej to gwarancja, że włącznik światła będzie działał prawidłowo i zapewni efektywne oświetlenie w każdym pomieszczeniu.
Jak podłączyć włącznik światła krok po kroku?
Montaż włącznika światła to zadanie, które wymaga precyzyjnego podejścia oraz dbałości o bezpieczeństwo. Na samym początku wyłącz zasilanie, aby uniknąć ryzyka porażenia prądem. Następnie przystąp do demontażu starego włącznika – wystarczy użyć wkrętaka, by odkręcić go od ściany.
Przygotuj przewody, ściągając izolację z ich końców. W tym celu przyda się nożyk do ściągania izolacji, który ułatwi tę czynność. Kiedy przewody będą już gotowe, czas na ich podłączenie do nowych zacisków włącznika:
- podłącz przewód fazowy (L) do zacisku L,
- przewód neutralny (N) przytwierdź do zacisku oznaczonego literą N,
- przewód uziemiający (PE), zazwyczaj w kolorze żółto-zielonym, trafi do zacisku z symbolem uziemienia.
Nie zapominaj, że poprawne połączenia są kluczowe dla bezpieczeństwa. Gdy przewody są odpowiednio podłączone, umieść włącznik w puszce elektrycznej i zabezpiecz go przy pomocy śrub mocujących, co zapewni dobrą stabilność urządzenia. Kolejny krok to założenie klawisza włącznika oraz ramki dekoracyjnej, co pozytywnie wpłynie na estetykę całej instalacji.
Na zakończenie włącz zasilanie i przetestuj działanie włącznika, upewniając się, że wszystko funkcjonuje poprawnie i oświetlenie reaguje na polecenia. Dzięki tym wskazówkom samodzielne zamontowanie włącznika światła stanie się prostsze i bardziej bezpieczne.
Co to jest łącznik jednobiegunowy i jak go zainstalować?
Łącznik jednobiegunowy, znany również jako pojedynczy włącznik światła, to istotny element każdej instalacji elektrycznej. Dzięki niemu mamy możliwość kontrolowania jednego obwodu oświetleniowego, na przykład pojedynczej lampy. Jak zainstalować taki włącznik? To naprawdę proste. Wystarczy przerwać obwód fazowy, co pozwala na włączenie i wyłączenie źródła światła.
Podczas instalacji ważne jest podłączenie przewodu fazowego, zwykle brązowego lub czarnego, do zacisku oznaczonego literą „L”. Drugi zacisk łączymy z przewodem wyjściowym do lampy. Należy zwracać uwagę na kolory przewodów i przestrzegać norm bezpieczeństwa:
- przewód fazowy (L) – brązowy lub czarny,
- neutralny (N) – niebieski,
- uziemiający (PE) – żółto-zielony.
Przed rozpoczęciem prac zawsze warto wyłączyć zasilanie w obwodzie, a następnie upewnić się, że przewody są wolne od napięcia – pomocny będzie do tego próbnik napięcia. Po właściwym podłączeniu wskazane jest dokładne zweryfikowanie wszystkich połączeń, aby mieć pewność, że są one solidne i dobrze zabezpieczone.
Proces instalacji obejmuje kilka istotnych kroków:
- Wyłączenie zasilania.
- Przygotowanie przewodów przez ich odpowiednie odizolowanie.
- Podłączenie przewodu fazowego do zacisku „L”, neutralnego do „N” oraz uziemiającego do PE.
- Umocowanie włącznika w puszce, a następnie zamontowanie klawisza.
Po zakończeniu montażu warto włączyć zasilanie i przetestować działanie włącznika. Dzięki temu upewnimy się, że wszystko funkcjonuje poprawnie, a oświetlenie reaguje na nasze polecenia. Bezpieczeństwo i prostota tego procesu sprawiają, że łącznik jednobiegunowy jest doskonałym rozwiązaniem dla podstawowych systemów oświetleniowych.

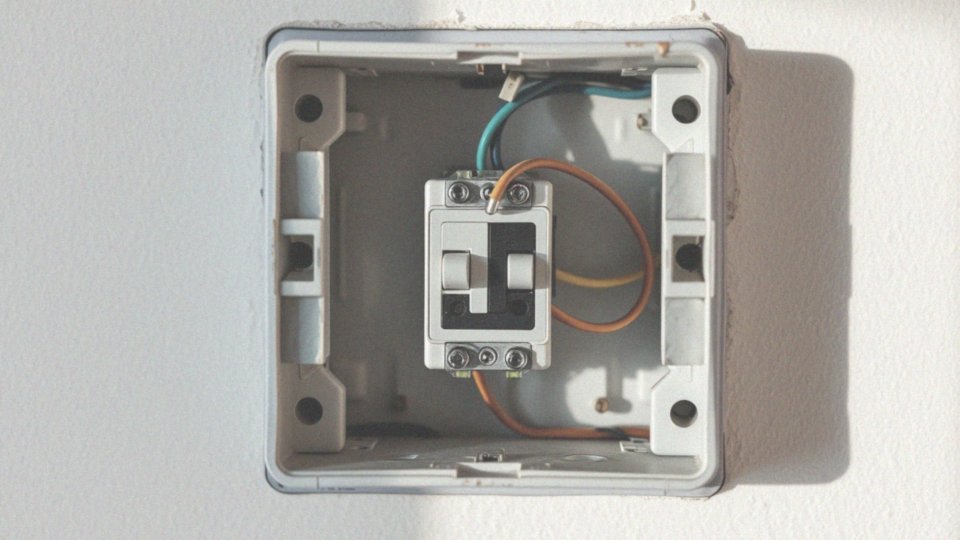

Jak podłączyć włącznik świecznikowy?
Podłączenie włącznika świecznikowego, znanego też jako podwójny włącznik światła, wymaga zachowania ostrożności oraz przestrzegania kilku kluczowych zasad. Na początek należy odłączyć zasilanie, aby uniknąć niebezpieczeństwa porażenia prądem. Następnie można przystąpić do demontażu starego włącznika – używając wkrętaka, odkręcamy go od ściany. Przygotowując nowy włącznik, warto starannie zaciągnąć izolację z końcówek przewodów, co ułatwi ich późniejsze podłączenie.
W przypadku świecznikowego włącznika mamy do czynienia z trzema zaciskami, oznaczonymi literami L, L1 oraz L2. Podczas podłączania wykonujemy następujące kroki:
- Przewód fazowy (L) podpinamy do zacisku L, który jest odpowiedzialny za dostarczanie energii do włącznika.
- Przewody wyjściowe prowadzące do lamp łączymy z zaciskami L1 oraz L2. Każda z tych linii kontroluje inny obwód oświetleniowy, na przykład osobną grupę żarówek w żyrandolu.
- Jeśli włącznik dysponuje przewodem uziemiającym (PE), należy podłączyć go do właściwego zacisku.
Po poprawnym podłączeniu przewodów, umieszczamy włącznik w puszce i mocujemy go za pomocą śrub. Na zakończenie montażu zakładamy klawisz włącznika oraz ramkę dekoracyjną, co zdecydowanie podnosi estetykę instalacji. Po zakończeniu wszystkich prac przywracamy zasilanie i sprawdzamy, czy włącznik działa prawidłowo, testując jego reakcję na włączanie i wyłączanie oświetlenia. Stosując się do tych wskazówek, podłączenie włącznika świecznikowego stanie się znacznie prostsze i bezpieczniejsze.
Jakie błędy unikać podczas podłączania włącznika światła?
Podczas podłączania włącznika światła można popełnić wiele błędów, które mogą wpłynąć na bezpieczeństwo oraz efektywność całej instalacji. Najczęstsze z nich oraz sposoby ich uniknięcia zostaną przedstawione poniżej.
- Mylenie przewodów fazowego i neutralnego: przewód fazowy, zazwyczaj w kolorze brązowym lub czarnym, odpowiada za dostarczanie energii, z kolei przewód neutralny, zwykle niebieski, ma za zadanie odprowadzenie prądu. Zawsze warto upewnić się, że przewody są podłączone zgodnie z oznaczeniami na włączniku, co zminimalizuje ryzyko pomyłek.
- Nieodpowiednie dokręcenie śrub mocujących przewody, co może prowadzić do niebezpiecznych sytuacji, jak iskrzenie czy nawet pożar. Należy korzystać z odpowiednich narzędzi izolowanych i zapewnić stabilność połączeń.
- Nie wyłączenie zasilania w obwodzie przed przystąpieniem do pracy – zignorowanie tego może skutkować groźnym porażeniem prądem. Dobrą praktyką jest użycie próbników napięcia, aby upewnić się, że obwód jest rzeczywiście deaktywowany.
- Niewłaściwe ułożenie przewodów w puszce elektrycznej: powinny być starannie rozmieszczone, by uniknąć zatorów czy uszkodzeń podczas instalacji włącznika. Należy unikać zbyt długich, odsłoniętych odcinków przewodów, co zwiększa ryzyko zwarcia.
- Korzystanie z uszkodzonych narzędzi: jak wkrętaki czy obcinaki, co może prowadzić do kontuzji lub złego wykonania pracy.
W skrócie, aby zapewnić bezpieczeństwo podczas podłączania włącznika światła, warto mieć na uwadze kilka kluczowych zasad:
- unikanie pomylenia przewodów,
- dokładne dokręcanie śrub,
- wyłączenie zasilania,
- korzystanie z sprawnych narzędzi,
- prawidłowe ułożenie przewodów.
Ścisłe przestrzeganie tych zasad przyczyni się do poprawy bezpieczeństwa w instalacji elektrycznej.
Jakie zasady bezpieczeństwa podczas montażu włącznika światła?
Montaż włącznika światła wiąże się z koniecznością przestrzegania podstawowych zasad bezpieczeństwa. Zanim rozpoczniesz prace, ważne jest wyłączenie zasilania w obwodzie, co zdecydowanie obniża ryzyko porażenia prądem. Zaleca się także użycie próbników napięcia, aby upewnić się, że przewody są rzeczywiście pozbawione prądu.
W trakcie pracy korzystaj z izolowanych narzędzi, takich jak:
- wkrętaki,
- obcinaki.
Nie należy zapominać o rękawicach ochronnych, które pomogą chronić dłonie przed ewentualnymi urazami. Zanim rozpoczniesz instalację, warto szczegółowo zapoznać się ze schematem podłączenia. Takie podejście minimalizuje ryzyko popełnienia błędów, które mogą prowadzić do uszkodzeń czy nawet do niebezpiecznych zwarć.
Zdecydowanie należy unikać pracy w wilgotnych warunkach, aby nie narażać się na porażenie prądem. Jeśli masz jakiekolwiek wątpliwości, skonsultuj się z doświadczonym elektrykiem. To gwarantuje, że twoja instalacja będzie zgodna z obowiązującymi normami bezpieczeństwa.
Upewnij się, że wszystkie połączenia są solidnie dokręcone i odpowiednio zabezpieczone. Taki krok pomoże uniknąć iskrzenia oraz przetarcia przewodów. Stosując się do tych zasad, chronisz siebie oraz innych użytkowników, a także zapewniasz prawidłowe oraz długotrwałe funkcjonowanie instalacji elektrycznej.
Jakie znaczenie ma prawidłowe podłączenie przewodów dla bezpieczeństwa oświetlenia?
Odpowiednie podłączenie przewodów w systemie oświetleniowym ma ogromne znaczenie dla bezpieczeństwa użytkowników. Starannie zaprojektowana instalacja jest w stanie znacznie ograniczyć ryzyko:
- porażenia prądem,
- zwarć,
- pożarów.
Dodatkowo, gwarantuje efektywne działanie oświetlenia. Kluczowe jest stosowanie właściwych przewodów, które są zgodne z obowiązującymi normami:
- przewód fazowy powinien mieć kolor brązowy lub czarny,
- neutralny oznacza niebieski,
- ochronny powinien być w barwie żółto-zielonej.
Nieprawidłowe połączenia mogą prowadzić do poważnych skutków, w tym uszkodzeń urządzeń oraz niebezpiecznych sytuacji. Z tego powodu każdą fazę podłączenia warto starannie skontrolować.
Ważne jest również zainstalowanie zabezpieczeń, takich jak bezpieczniki, które chronią instalację przed przeciążeniami. Niezbędne jest także właściwe uziemienie, które stanowi istotną linię obrony przed porażeniem.
Prawidłowe połączenie przewodów nie tylko zwiększa bezpieczeństwo, ale także wydajność obwodu elektrycznego. Z kolei niewłaściwe instalacje mogą prowadzić do długoterminowych problemów zagrażających zdrowiu. Dlatego warto zainwestować w wykwalifikowanego elektryka oraz przestrzegać lokalnych przepisów technicznych, co znacząco podnosi bezpieczeństwo oraz niezawodność systemu oświetleniowego.
