Jakie są podstawowe elementy włącznika światła podwójnego?
Podstawowe składniki podwójnego włącznika światła to:
- dwa klawisze, które umożliwiają niezależne zarządzanie dwoma obwodami oświetleniowymi,
- co najmniej trzy zaciski: jeden przeznaczony na przewód fazowy oraz dwa do podłączenia lamp,
- mechanizm łącznika świecznikowego,
- elementy mocujące, które ułatwiają instalację w puszce montażowej.
Kluczowe jest, aby wybierać włączniki od zaufanych producentów, co daje gwarancję, że ich produkty posiadają odpowiednie atesty. Tego rodzaju zabezpieczenia są niezbędne dla zapewnienia bezpieczeństwa w instalacjach elektrycznych.
Jakie narzędzia i materiały są potrzebne do podłączenia włącznika podwójnego?
Aby skutecznie zamontować włącznik podwójny, będziesz potrzebować kilku podstawowych narzędzi i materiałów:
- wkrętaki płaski i krzyżakowy,
- kombinerki do gięcia i cięcia przewodów,
- obcinaczki do przycinania przewodów na odpowiednią długość,
- próbnik napięcia, na przykład neonówka lub miernik uniwersalny,
- złączki Wago do szybkiego łączenia przewodów,
- taśma izolacyjna do zabezpieczenia połączeń,
- nożyk do ściągania izolacji,
- przewody odpowiadające normom pod względem przekroju i kolorów,
- wiertarka z otwornicą do powiększenia otworu w puszce,
- poziomica do dokładnego ustawienia włącznika,
- ołówek do zaznaczenia miejsc wiercenia.
Użycie tych narzędzi oraz materiałów przysłuży się zarówno estetyce, jak i funkcjonalności całej instalacji.
Jakie są zasady bezpieczeństwa przy podłączaniu włącznika podwójnego?
Podczas montażu podwójnego włącznika kluczowe jest dbanie o bezpieczeństwo. Zanim przystąpisz do pracy, koniecznie wyłącz zasilanie w instalacji elektrycznej. Przy użyciu narzędzi, takich jak neonówka lub miernik, upewnij się, że w przewodach nie płynie prąd. Warto korzystać z narzędzi z izolowanymi uchwytami, co dodatkowo minimalizuje ryzyko porażenia.
- dokładne i pewne łączenie przewodów jest niezwykle istotne,
- błędne połączenia mogą prowadzić do zwarcia lub przegrzania,
- właściwe złącza powinny być solidnie zabezpieczone taśmą izolacyjną,
- monitorowanie obciążenia, które nie powinno przekraczać maksymalnych wartości dla danego obwodu,
- rozważ inwestycję w elektroniczne zabezpieczenia, takie jak wyłączniki nadprądowe czy różnicówki,
- prace elektryczne powinny być realizowane w suchych warunkach,
- przestrzeganie obowiązujących norm i przepisów instalacyjnych jest kluczowe.
Wszystkie te elementy zapewniają bezpieczeństwo zarówno samej instalacji, jak i osób znajdujących się w jej pobliżu.
Jak wyłączyć napięcie przed montażem włącznika światła?
Zanim przystąpisz do montażu włącznika, kluczowe jest, aby najpierw odciąć zasilanie w obwodzie, którym zamierzasz się zająć. Zidentyfikuj właściwy wyłącznik nadprądowy w rozdzielnicy elektrycznej i upewnij się, że został wyłączony. To niezbędny krok, który chroni przed potencjalnym porażeniem elektrycznym.
Kolejnym istotnym działaniem jest skorzystanie z próbnika napięcia, takiego jak neonówka czy miernik uniwersalny, aby upewnić się, że w przewodach nie płynie prąd. Ten krok ma kluczowe znaczenie przed przystąpieniem do jakichkolwiek prac w instalacjach elektrycznych. Dla jeszcze większego bezpieczeństwa warto również wyłączyć główny wyłącznik zasilania w całym domu.
Po wyłączeniu napięcia sprawdź, czy żadna z instalacji w puszce montażowej nie ma aktywnego prądu. Nawet najmniejsza niedbałość na tym etapie może pociągnąć za sobą poważne konsekwencje. Cały proces wymaga szczególnej uwagi, aby zminimalizować ryzyko porażenia. Regularne podejmowanie tych działań znacznie zwiększa bezpieczeństwo osób korzystających z instalacji elektrycznych.
Jak działa podwójny włącznik światła?
Podwójny włącznik światła to niezwykle praktyczne urządzenie, które umożliwia kontrolowanie dwóch niezależnych obwodów elektrycznych jednocześnie. Składa się z dwóch klawiszy, przy każdym z nich można obsługiwać inny obwód, co pozwala na oddzielne włączanie i wyłączanie różnych źródeł światła. Mechanizm tego włącznika jest wszechstronny – po naciśnięciu odpowiedniego klawisza, obwód zostaje zamknięty lub otwarty, co przerywa lub przywraca przepływ prądu do lampy. Na przykład:
- kiedy uruchomisz jeden z przycisków, energia elektryczna płynie do jednego źródła światła,
- drugie pozostaje wyłączone.
Podczas instalacji włącznika kluczowe jest odpowiednie podłączenie przewodów. Zazwyczaj jeden z zacisków łączy przewód fazowy, podczas gdy pozostałe dwa służą do podłączenia lamp. Taki układ umożliwia samodzielne włączanie każdego z oświetleń. Warto jednak pamiętać, że cały proces wymaga precyzji i znajomości zasad dotyczących instalacji elektrycznej, co jest niezbędne dla bezpieczeństwa oraz zapewnienia prawidłowego działania włącznika.
Jakie są różnice między podłączeniem włącznika podwójnego a pojedynczego?
Różnice między podłączeniem włącznika podwójnego a pojedynczego mają istotne znaczenie. Przede wszystkim odnoszą się do liczby przewodów oraz ich funkcji. W przypadku włącznika pojedynczego mamy do czynienia z jednym przewodem zasilającym oraz jednym wyjściowym, co sprawia, że instalacja jest prosta i wymaga niewielu zacisków.
Natomiast włącznik podwójny wiąże się z podłączeniem jednego przewodu fazowego oraz dwóch przewodów wyjściowych. Taki układ pozwala na sterowanie dwoma różnymi źródłami światła, a to z kolei zwiększa liczbę zacisków, które muszą być poprawnie połączone, aby system działał bez zakłóceń. Dwa niezależne obwody oferują większą funkcjonalność, sprawiając, że instalacja staje się bardziej wszechstronna.
Należy jednak pamiętać, że montaż włącznika podwójnego wymaga większej precyzji. Błędne połączenia mogą bowiem prowadzić do zwarć czy przegrzewania obwodów. Zrozumienie tych różnic jest kluczowe dla zapewnienia nie tylko bezpieczeństwa, ale również efektywności oświetlenia w naszych domach.
Jak podłączyć przewód fazowy do włącznika podwójnego?
Aby właściwie podłączyć przewód fazowy do podwójnego włącznika, najpierw zlokalizuj odpowiedni zacisk, zwykle oznaczony literą „L” lub symboliczną strzałką. Przewód fazowy, który zazwyczaj ma kolor brązowy lub czarny, powinien być solidnie przymocowany, co jest kluczowe dla bezpieczeństwa. Po zakończeniu podłączenia upewnij się, że każde połączenie jest zabezpieczone taśmą izolacyjną, co pomoże zapobiec ewentualnym zwarciom. Pamiętaj również, aby podczas prac związanych z elektrycznością upewnić się, że przewody są odłączone od zasilania. Odpowiednie podłączenie przewodu fazowego jest niezbędne, aby włącznik mógł działać poprawnie, co z kolei umożliwi Ci efektywne zarządzanie oświetleniem w Twoim domu.

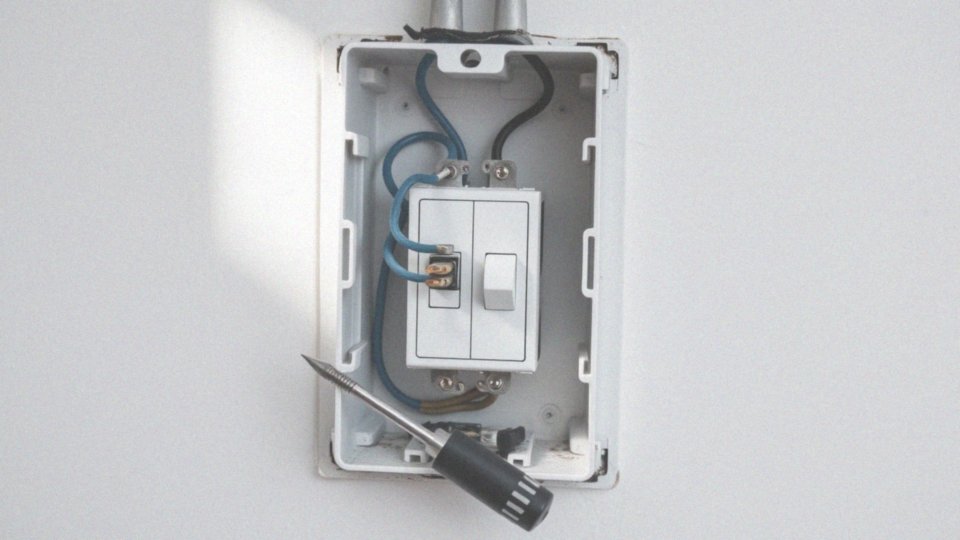

Jak prawidłowo podłączyć przewód neutralny w włączniku podwójnym?
Aby prawidłowo podłączyć przewód neutralny w podwójnym włączniku, warto postępować zgodnie z kilkoma istotnymi krokami:
- zidentyfikuj przewód neutralny w twojej instalacji elektrycznej,
- łącz go z odpowiadającym przewodem neutralnym w czterożyłowym przewodzie prowadzącym do lampy; pamiętaj, aby to połączenie było solidne,
- skorzystaj ze złączek elektrycznych, takich jak Wago, które znacznie ułatwiają cały proces montażu,
- zabezpiecz połączenia w puszce montażowej taśmą izolacyjną, co zmniejsza ryzyko zwarć lub uszkodzeń,
- upewnij się, że przewód neutralny nie ma kontaktu z przewodem fazowym, aby zminimalizować ryzyko porażenia prądem.
Prawidłowe podłączenie przewodu neutralnego jest niezwykle ważne dla zapewnienia bezpieczeństwa oraz sprawności działania oświetlenia w twojej instalacji elektrycznej.

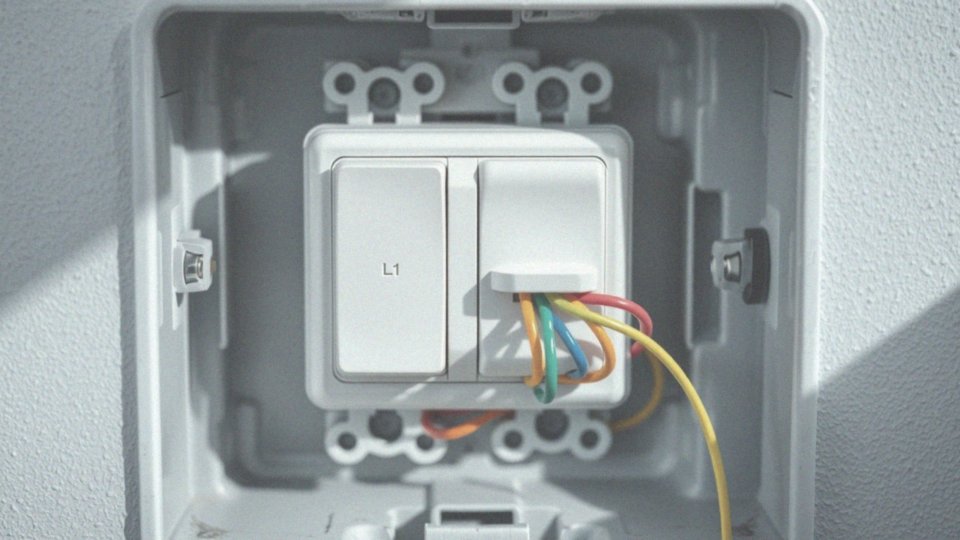

Jak podłączyć przewody wyjściowe do zacisków L1 i L2 w włączniku podwójnym?
Aby podłączyć przewody do zacisków L1 i L2 w podwójnym włączniku, na początek przygotuj odpowiednie kable, które zazwyczaj różnią się od standardowych kolorów, takich jak brązowy, niebieski czy żółto-zielony. W miejsce L1 i L2 podłącz dwa przewody wyjściowe, które prowadzą do różnych źródeł światła.
Przed rozpoczęciem montażu sprawdź, czy przewody są solidnie dokręcone, co gwarantuje stabilne połączenie. Dzięki temu będziesz mógł niezależnie kontrolować każdy z obwodów świetlnych. Pamiętaj, by zachować szczególną ostrożność przy pracy z instalacjami elektrycznymi:
- wyłącz zasilanie,
- skorzystaj z próbnika, aby upewnić się, że w przewodach nie ma prądu.
To kluczowe, aby połączenia na zaciskach L1 i L2 były pewne, co zapewnia prawidłowe działanie włącznika oraz minimalizuje ryzyko awarii w instalacji elektrycznej.
Jak zamontować mechanizm świecznikowy w puszce montażowej?
Aby zainstalować mechanizm świecznikowy w puszce montażowej, najpierw upewnij się, że wszystkie przewody są poprawnie podłączone oraz odpowiednio ułożone. To istotny krok, aby zapobiec ich uszkodzeniu.
Następnie umieść mechanizm w puszce montażowej, korzystając z:
- wkrętów,
- specjalnych zatrzasków.
Te elementy zapewnią stabilne mocowanie całego układu. Kiedy mechanizm jest już zamocowany, można przejść do założenia klawiszy włącznika, co sprawi, że korzystanie z przełączników będzie wygodne i przyjemne. Nie zapomnij, aby wszystko było solidnie osadzone w puszce.
Prawidłowy montaż tego mechanizmu ma ogromne znaczenie dla estetyki oraz funkcjonalności systemu oświetleniowego, wpływając tym samym na bezpieczeństwo i efektywność całej instalacji elektrycznej.

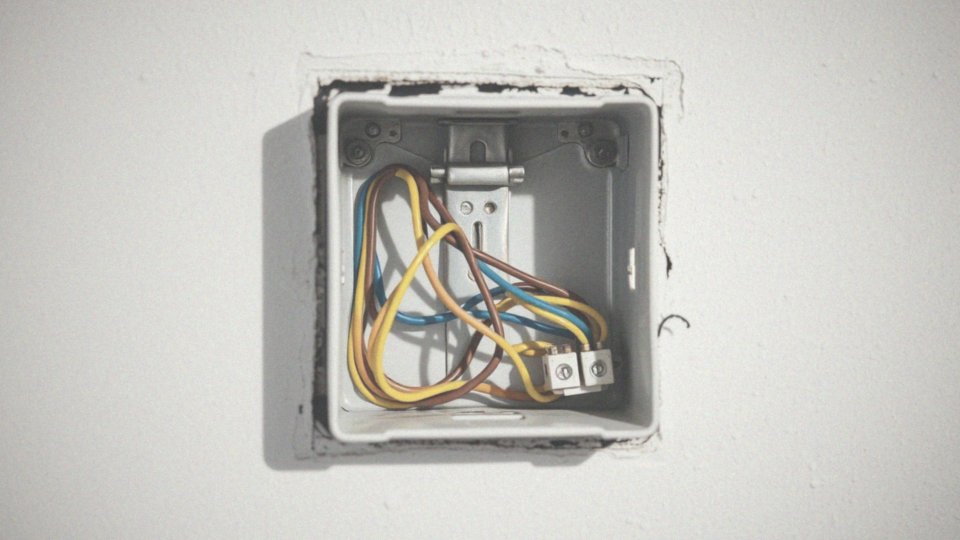

Gdzie wykonać podłączenie przewodów ochronnych w instalacji?
Podłączenie przewodów ochronnych w systemie elektrycznym jest niezwykle istotne dla zapewnienia bezpieczeństwa użytkowników. W przypadku instalacji trójżyłowych, przewód ochronny, zazwyczaj w kolorze żółto-zielonym, należy podłączyć do zacisku ochronnego w puszce montażowej. Kluczowe jest, aby te połączenia znajdowały się wewnątrz puszki, z dala od włączników, co znacznie zmniejsza ryzyko błędnego podłączenia. W sytuacji instalacji dwużyłowych:
- brak przewodu ochronnego to sygnał do konsultacji z fachowcem,
- elektryk pomoże znaleźć odpowiednie rozwiązania, zgodne z obowiązującymi normami bezpieczeństwa.
Ważne jest także, by połączenia przewodów neutralnych i ochronnych były umiejscowione w puszce, co znacząco zwiększa stabilność oraz bezpieczeństwo całej instalacji. Wszystkie przewody powinny być właściwie zabezpieczone i odpowiednio oznaczone. Przestrzeganie odpowiednich procedur elektrycznych ma ogromny wpływ na bezpieczeństwo, eliminując ryzyko porażenia prądem i zwarć. Dodatkowo, regularne przeglądy instalacji elektrycznej są kluczowe dla ich efektywności i bezpieczeństwa działania.
Jakie są najczęstsze błędy przy podłączaniu włącznika podwójnego?
Podczas podłączania podwójnego włącznika może dojść do różnych błędów, które zagrażają zarówno bezpieczeństwu, jak i prawidłowemu funkcjonowaniu instalacji elektrycznej. Często zapomina się o kluczowym kroku – odłączeniu zasilania przed przystąpieniem do pracy. Ignorowanie tej zasady może prowadzić do groźnych wypadków. Dlatego tak istotne jest, aby najpierw sprawdzić, czy w przewodach nie ma prądu, korzystając z próbnika napięcia.
Innym powszechnym pomyłką jest mylenie przewodów. Na przykład, jeśli podłączymy faza zamiast neutralnego, może to skutkować nieprawidłowym działaniem obwodu lub jego uszkodzeniem. Ważne jest również, aby:
- dokładnie dokręcić przewody w zaciskach,
- unikać luźnych połączeń, które mogą prowadzić do przegrzania i zwarć,
- zastosować odpowiednie narzędzia przy ściąganiu izolacji,
- dobierać źródła światła odpowiednio do obwodu,
- zabezpieczyć przewody taśmą izolacyjną.
Na zakończenie, warto pamiętać, że niezbadanie działania podłączonych obwodów po ich zainstalowaniu może sprawić, że nieprawidłowości pozostaną niezauważone przez użytkowników. Aby zminimalizować ryzyko takich sytuacji, zaleca się dokładne sprawdzenie wszystkich połączeń. W razie wątpliwości lepiej skorzystać z pomocy doświadczonego elektryka, co znacznie podnosi bezpieczeństwo oraz komfort codziennego korzystania z elektryczności w domu.
Jakie źródła światła można podłączyć do włącznika podwójnego?
Włącznik podwójny to niezwykle funkcjonalny komponent w instalacjach elektrycznych, umożliwiający podłączanie różnych rodzajów źródeł światła. Wśród najczęściej wybieranych są:
- tradycyjne żarówki,
- żarówki halogenowe,
- świetlówki kompaktowe,
- diody LED.
Żarówki halogenowe charakteryzują się lepszą efektywnością oraz doskonałym odwzorowaniem kolorów. Z kolei świetlówki kompaktowe wyróżniają się oszczędnością energii, a diody LED, dzięki swojej niskiej konsumpcji prądu i długowieczności, zdobywają coraz większą popularność w nowoczesnym oświetleniu.
Włącznik podwójny idealnie sprawdza się w przypadku podłączenia żyrandoli z dwoma obwodami, co umożliwia precyzyjniejsze sterowanie różnymi źródłami światła zamontowanymi w jednej lampie. Podczas instalacji istotne jest, by całkowita moc źródeł nie przekraczała maksymalnego obciążenia danego obwodu. Większość tych włączników obsługuje dwa niezależne obwody, co zapewnia dużą elastyczność w aranżacji oświetlenia w pomieszczeniach. Również kluczowe jest dopasowanie źródeł światła do specyfikacji technicznych włącznika, co zapewni ich bezpieczne i efektywne działanie.
