Jak podłączyć włącznik pojedynczy? Praktyczny przewodnik krok po kroku

Jak podłączyć włącznik pojedynczy?

Podłączenie pojedynczego włącznika, inaczej nazywanego łącznikiem jednobiegunowym, jest zadaniem stosunkowo prostym, ale niezwykle istotnym w każdej elektrycznej instalacji. Zanim przystąpisz do montażu, pamiętaj o wyłączeniu zasilania – to podstawowa zasada bezpieczeństwa.

Do właściwego podłączenia będziesz potrzebować dwóch przewodów:

• przewód fazowy (L), który dostarcza energię do włącznika,
• przewód odprowadzający (L1), który prowadzi do lampy.

Przewód neutralny (N) oraz przewód ochronny (PE) łączone są bezpośrednio w puszce elektrycznej, więc nie musisz ich podłączać do włącznika. Ważne jest, aby z dużą uwagą przyłączyć przewody do odpowiednich zacisków włącznika; dobrze wykonane połączenia znacząco obniżają ryzyko zwarcia. Po zakończeniu podłączania przewodów, włącznik warto solidnie przymocować do puszki. Następnie możesz zainstalować ramkę oraz przycisk.

Wśród kluczowych działań znajdzie się:

• przykręcenie włącznika,
• upewnienie się o stabilności połączeń,
• sprawdzenie, czy izolacja przewodów jest w nienaruszonym stanie.

Zachowanie ostrożności na każdym etapie montażu jest niezmiernie ważne dla zapewnienia bezpieczeństwa. Starannie przeprowadzona instalacja sprawi, że obwód elektryczny będzie działał sprawnie i bezproblemowo.

Co powinieneś wiedzieć przed podłączeniem włącznika światła?

Zanim przystąpisz do podłączenia włącznika światła, warto mieć na uwadze kilka istotnych kwestii:

• znajomość podstawowych zasad elektryczności jest konieczna,
• świadomość, jakie przewody znajdują się w Twojej instalacji, w tym przewody fazowe, neutralne oraz ochronne,
• zawsze wyłącz zasilanie, korzystając z wyłącznika głównego lub bezpieczników,
• sprawdzaj, czy nie ma napięcia, używając próbników,
• zapoznaj się z instrukcją producenta, która może zawierać specjalne wymagania dotyczące konkretnego modelu włącznika,
• przygotuj odpowiednie narzędzia, takie jak wkrętaki, nożyczki do przewodów oraz multitester,
• zwróć uwagę na schemat podłączenia kabli, co ułatwi orientację w instalacji,
• skontroluj stan przewodów, które powinny być w dobrym stanie, wolne od przetarć i uszkodzeń.

Dzięki tym wskazówkom zapewnisz sobie nie tylko prawidłowe, ale także bezpieczne podłączenie włącznika światła, co jest istotne dla uniknięcia ryzyka zarówno dla Ciebie, jak i dla całej instalacji elektrycznej.

Jakie urządzenia i narzędzia są potrzebne do montażu włącznika?

Aby zamontować włącznik światła, warto przygotować odpowiednie narzędzia i akcesoria. Zanim rozpoczniesz pracę, upewnij się, że masz wszystko, co potrzebne. Do podstawowych narzędzi zalicza się:

• śrubokręty płaskie oraz krzyżakowe,
• izolowane rękojeści tych narzędzi,
• kombinerki,
• nożyk do ściągania izolacji,
• poziomica,
• wiertarka z odpowiednimi wiertłami,
• rękawice i okulary ochronne,
• latarka.

Izolowane rękojeści tych narzędzi zapewnią ci bezpieczeństwo podczas pracy. Kombinerki będą nieocenione w cięciu i formowaniu przewodów, natomiast nożyk do ściągania izolacji znacznie ułatwi ich przygotowanie. Przed przystąpieniem do montażu sprawdź, czy w instalacji nie ma napięcia, używając próbnika napięcia. Ważne jest także, aby poziomica pomogła ci w prawidłowym wypoziomowaniu włącznika, co znacząco wpływa na estetykę oraz funkcjonalność całej instalacji. W przypadku włączników natynkowych przyda się wiertarka z odpowiednimi wiertłami, szczególnie w trudnodostępnych miejscach. Dla zwiększenia bezpieczeństwa warto również zaopatrzyć się w rękawice i okulary ochronne. Pamiętaj, aby wszystkie używane narzędzia były sprawne i miały odpowiednie atesty bezpieczeństwa – to kluczowy aspekt w przypadku prac związanych z elektrycznością.

Jakie są zasady bezpieczeństwa przy podłączeniu włącznika światła?

Podczas instalacji włącznika światła kluczowe jest przestrzeganie zasad bezpieczeństwa, co pozwoli uniknąć porażenia prądem oraz innych zagrożeń związanych z elektrycznością. Zawsze na początku upewnij się, że zasilanie jest wyłączone. Warto skorzystać z bezpieczników lub wyłączników różnicowoprądowych, aby nie spotkały cię niespodzianki. Po wyłączeniu prądu, użyj próbników napięcia, aby potwierdzić, że w przewodach nie ma energii. Pracuj w suchym otoczeniu i wykorzystuj odpowiednio izolowane narzędzia, jak rękojeści śrubokrętów czy kombinerki.

Zawsze pamiętaj, aby:

• nie dotykać odsłoniętych przewodów,
• w przypadku zauważenia jakichkolwiek uszkodzeń, takich jak pęknięte kable, natychmiast zaprzestać pracy,
• skontaktować się z profesjonalnym elektrykiem.

Staraj się także upewnić, że izolacja kabli jest w dobrym stanie, ponieważ uszkodzone przewody mogą stanowić poważne zagrożenie. Jeżeli nie czujesz się pewnie w swoich umiejętnościach, lepiej pozwolić na podłączenie włącznika wykwalifikowanemu specjaliście. Odpowiednie podłączenie nie tylko zwiększa bezpieczeństwo, ale także zapewnia prawidłowe funkcjonowanie instalacji elektrycznej. Przestrzeganie zasad bezpieczeństwa to fundament każdej pracy z elektrycznością.

Jak wygląda demontaż starego włącznika?

Demontaż starego włącznika to istotny etap przed jego zastąpieniem. Pierwszym krokiem jest upewnienie się, że zasilanie jest całkowicie wyłączone. Możesz to zrobić, wyłączając bezpiecznik lub wyłącznik różnicowoprądowy. Następnie warto sprawdzić przewody za pomocą próbnika napięcia, aby upewnić się, że prąd nie płynie.

Kiedy masz pewność, że wszystko jest bezpieczne, przystąp do rozkręcania włącznika. Postępuj według następujących kroków:

1. Odkręć śruby mocujące ramkę i delikatnie zdejmij ją.
2. Odłącz sam włącznik od puszki elektrycznej, używając śrubokręta do odkręcenia śrub zabezpieczających.
3. Ostrożnie wyciągnij włącznik, dbając o przewody.
4. Dobrym pomysłem jest zrobienie zdjęcia lub zanotowanie, jak były podłączone przewody, co znacznie ułatwi późniejszy montaż nowego urządzenia.
5. Mając dostęp do przewodów, odkręć zaciski i odłącz je, sprawdzając jednocześnie ich stan pod kątem uszkodzeń oraz korozji.
6. Jeśli demontujesz włącznik natynkowy, zbierz się również za obudowę mocującą do ściany.
7. Pamiętaj, by zachować ostrożność, aby nie uszkodzić przewodów ani puszki elektrycznej.

Demontaż włącznika jest kluczowy dla kolejnych prac instalacyjnych oraz dla zachowania bezpieczeństwa elektrycznego.

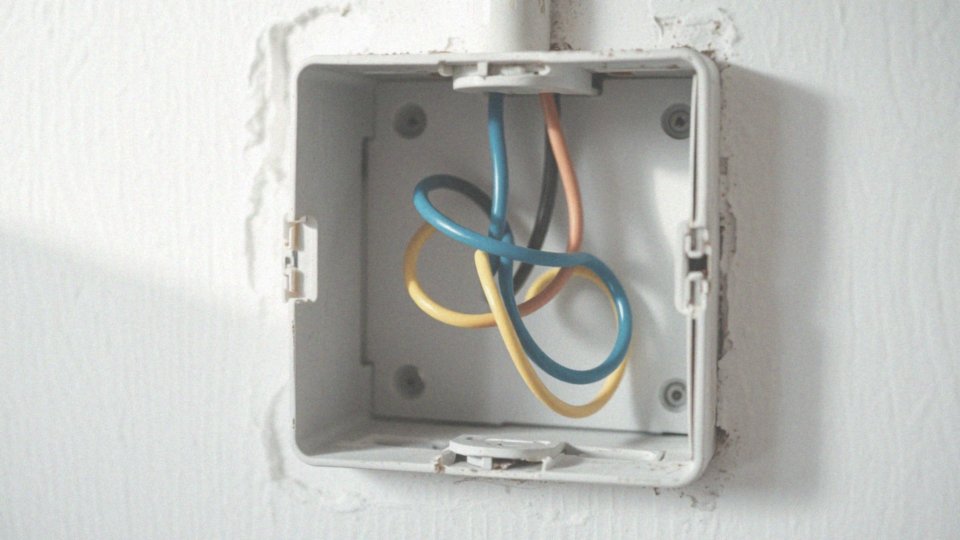

Jakie przewody są potrzebne do podłączenia włącznika?

Aby prawidłowo podłączyć włącznik, potrzebujesz trzech typów przewodów:

• przewód fazowy (L), zazwyczaj czarny lub brązowy, odpowiada za dostarczanie energii do włącznika,
• przewód odprowadzający (L1), który przekazuje tę energię do źródła światła,
• przewód ochronny (PE), oznaczony żółto-zielonym kolorem, zapewnia uziemienie, co znacznie podnosi bezpieczeństwo całego układu.

W niektórych instalacjach można również spotkać przewód neutralny (N), często niebieski, który łączy się z puszką elektryczną, ale nie przechodzi przez włącznik. Ważne jest, aby umiejętnie rozpoznać rodzaje przewodów oraz ocenić ich stan przed rozpoczęciem montażu. Jeżeli dostrzeżesz uszkodzenia, powinieneś je wymienić przed podjęciem jakichkolwiek działań, aby zredukować ryzyko zwarcia. Kluczowe jest również to, by przewody były starannie izolowane, co dodatkowo podnosi bezpieczeństwo. Zarówno właściwe techniki łączenia, jak i odpowiednia izolacja pomogą zminimalizować ryzyko uszkodzeń mechanicznych oraz problemów z korozją.

Jak usunąć izolację z przewodów przed podłączeniem?

Aby zdjąć izolację z przewodów przed przyłączeniem włącznika, warto sięgnąć po:

• nożyk do ściągania,
• szczypce.

Zastosuj delikatny nacisk narzędzia na izolację, co pozwoli Ci ją zdemontować bez ryzyka uszkodzenia samego przewodu. Zwykle wystarczy odsłonić od 0,5 do 1 cm izolacji przy końcu, aby uzyskać odpowiednią długość. Zwróć uwagę, aby odsłonięty przewód był wolny od resztek izolacji i zanieczyszczeń. Lepiej unikać używania zębów lub ostrych przedmiotów, ponieważ mogą one powodować nieodwracalne uszkodzenia.

Po zakończeniu tego kroku, dokładnie skontroluj przewody pod kątem ewentualnych nacięć lub osłabień. Jeśli zauważysz jakieś uszkodzenia, odetnij uszkodzony fragment i ponownie powtórz proces ściągania izolacji. Starannie przygotowane przewody są kluczowe dla jakości oraz bezpieczeństwa instalacji włącznika, co wpłynie na jego prawidłowe funkcjonowanie.

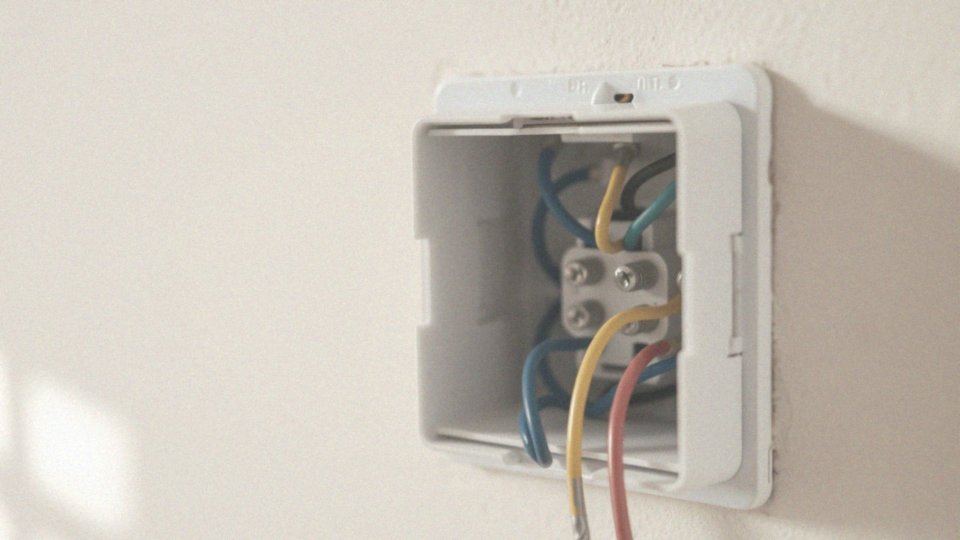

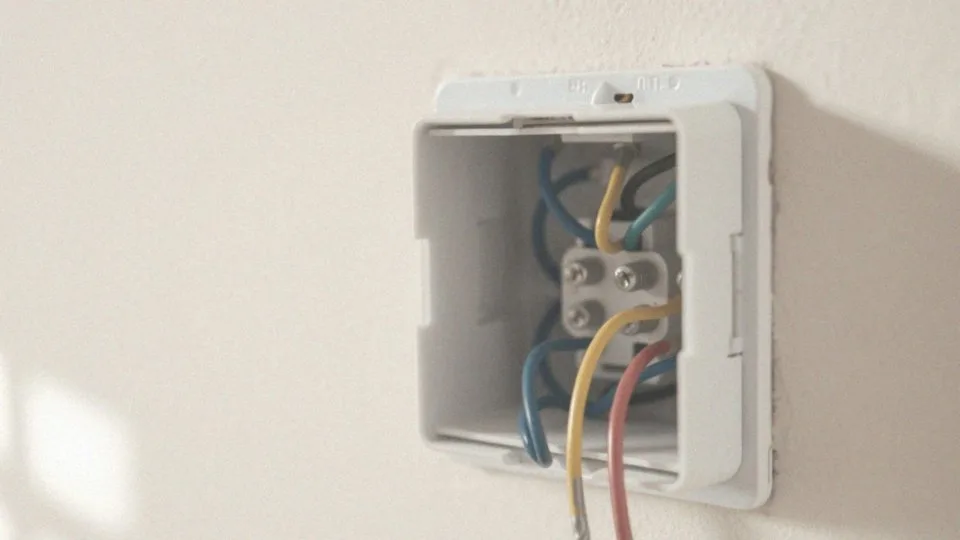

Jak prawidłowo podłączyć przewody do włącznika?

Prawidłowe podłączenie przewodów do włącznika odgrywa kluczową rolę w zapewnieniu bezpieczeństwa oraz sprawnego działania obwodu elektrycznego. Na samym początku warto zidentyfikować poszczególne kable:

• kabel fazowy, który zwykle ma kolor czarny lub brązowy,
• kabel neutralny, zazwyczaj w odcieniu niebieskim,
• kabel ochronny, charakteryzujący się żółto-zielonym kolorem.

Kabel fazowy powinien znaleźć się w zacisku oznaczonym literą ’L’. Z kolei przewód prowadzący do lampy podpinamy do zacisku z cyfrą ’1′ lub ’L1′. Przewód neutralny łączy się w puszce elektrycznej z innymi przewodami tego samego typu poprzez złączkę, z pominięciem włącznika. Przewód ochronny, który zapewnia bezpieczeństwo użytkowników poprzez uziemienie, koniecznie trzeba podłączyć do zacisku uziemiającego, znajdującego się w puszce lub na lampie. Ważne jest, aby wszystkie przewody były solidnie dokręcone w zaciskach, ponieważ wystające kable mogą prowadzić do zwarcia. Warto również sprawdzić, czy izolacja przewodów nie jest uszkodzona.

Utrzymanie porządku i precyzji podczas podłączania znacznie zmniejsza ryzyko pojawienia się problemów. Nie zapomnij o przestrzeganiu podstawowych zasad bezpieczeństwa, takich jak wyłączenie zasilania przed rozpoczęciem prac. Dobrze jest także używać odpowiednich narzędzi. Dzięki tym wszystkim środkom, instalacja włącznika będzie działać poprawnie, co zapewni pełne bezpieczeństwo jego użytkowników.

Jak montować włącznik światła do puszki elektrycznej?

Montaż włącznika światła w puszce elektrycznej to zadanie, które wymaga precyzji oraz dbałości o zasady bezpieczeństwa. Przed przystąpieniem do pracy koniecznie wyłącz zasilanie, co pomoże Ci uniknąć niebezpiecznych sytuacji.

Rozpocznij od podłączenia przewodów do włącznika. Zazwyczaj do tego celu potrzebujesz przynajmniej dwóch przewodów:

• przewód fazowy (L) – przynosi energię,
• przewód odprowadzający (L1) – prowadzi energię dalej do lampy.

Pamiętaj, aby odpowiednio przygotować końcówki przewodów, ściągając od 0,5 do 1 cm izolacji. Gdy przewody są już na swoim miejscu, delikatnie umieść włącznik w puszce. Zwróć uwagę, aby przewody nie były ściśnięte, ani uszkodzone, ponieważ dobre ułożenie wpływa na ich trwałość.

Następnie przymocuj włącznik do puszki elektrycznej przy użyciu śrub mocujących, dbając o odpowiedni moment obrotowy, by nie uszkodzić elementów. Przed zamontowaniem ramki, wykorzystaj poziomicę, aby upewnić się, że włącznik jest idealnie wyważony. To kluczowe dla estetyki oraz prawidłowego działania. Jeśli włącznik nie jest ustawiony prosto, poluzuj mocowanie, dostosuj jego położenie i dokręć ponownie.

Gdy instalacja jest na miejscu, przymocuj ramkę, która powinna dokładnie przylegać do ściany. W przypadku włączników natynkowych będzie potrzebne wykonanie otworów oraz przymocowanie obudowy do ściany za pomocą wkrętów i kołków rozporowych. Po zakończeniu sprawdź, czy wszystkie elementy są solidnie zamocowane, aby mieć pewność, że instalacja jest gotowa do użycia. Przestrzegając tych wskazówek, zapewnisz sobie efektywny i bezpieczny montaż włącznika światła.

Co to jest przewód ochronny i jak go podłączyć?

Przewód ochronny, często określany jako przewód uziemiający, odgrywa niezwykle istotną rolę w każdej instalacji elektrycznej. Jego głównym celem jest ochrona użytkowników przed potencjalnymi zagrożeniami. Ten żółto-zielony przewód (PE) ma za zadanie odprowadzać prąd w sytuacji, kiedy dojdzie do awarii izolacji, co z kolei minimalizuje ryzyko porażenia prądem.

W typowych systemach elektrycznych przewód ochronny nie jest bezpośrednio podłączony do włącznika; w rzeczywistości łączy się z zaciskiem uziemiającym, który można znaleźć w puszce elektrycznej lub w oprawie oświetleniowej. Aby prawidłowo zainstalować przewód ochronny, warto postępować według kilku zasad:

• upewnić się, że zasilanie jest wyłączone,
• zlokalizować zacisk uziemiający, do którego ma być podłączony przewód,
• jeżeli zacisk jest niedostępny, alternatywnie połączyć go z przewodem ochronnym w lampie.

Nieprawidłowe podłączenie lub całkowity brak przewodu ochronnego mogą prowadzić do groźnych sytuacji, w tym ryzyka porażenia prądem elektrycznym. Warto również zauważyć, że we współczesnych instalacjach zaleca się zastosowanie wyłączników różnicowoprądowych. Te innowacyjne urządzenia podwyższają bezpieczeństwo, ponieważ są zdolne do wykrywania prądu upływowego przez przewód ochronny. Dlatego właściwe uziemienie jest kluczowym elementem, który gwarantuje bezpieczeństwo zarówno instalacji elektrycznej, jak i jej użytkowników.

Jak zakończyć instalację włącznika światła?

Po zakończeniu montażu włącznika światła w puszce elektrycznej i zamocowaniu ramki, warto dokładnie sprawdzić, czy wszystko działa prawidłowo. Zacznij od:

• upewnienia się, że przewody są solidnie przymocowane do zacisków,
• sprawdzenia stabilności umiejscowienia włącznika,
• kontroli wypoziomowania całej instalacji.

Kiedy wszystko jest gotowe, zadbaj o porządek w miejscu pracy, usuwając narzędzia i pozostałe materiały. Następnie przejdź do włączania zasilania poprzez:

• aktywację odpowiedniego bezpiecznika,
• włączenie wyłącznika różnicowoprądowego.

Sprawdź wydajność urządzenia, włączając i wyłączając światło. Jeżeli wszystko działa zgodnie z oczekiwaniami, można uznać instalację za zakończoną. W przypadku napotkania problemów, takich jak:

• brak światła,
• iskrzenie,
• inne nieprawidłowości,

natychmiast wyłącz zasilanie. Skontroluj połączenia, aby ustalić przyczynę ewentualnej usterki. Pamiętaj, że bezpieczeństwo ma ogromne znaczenie. Jeśli masz jakiekolwiek wątpliwości, zawsze skonsultuj się z wykwalifikowanym elektrykiem. Ważne jest, aby instalacja była nie tylko funkcjonalna, ale również bezpieczna dla osób z niej korzystających.

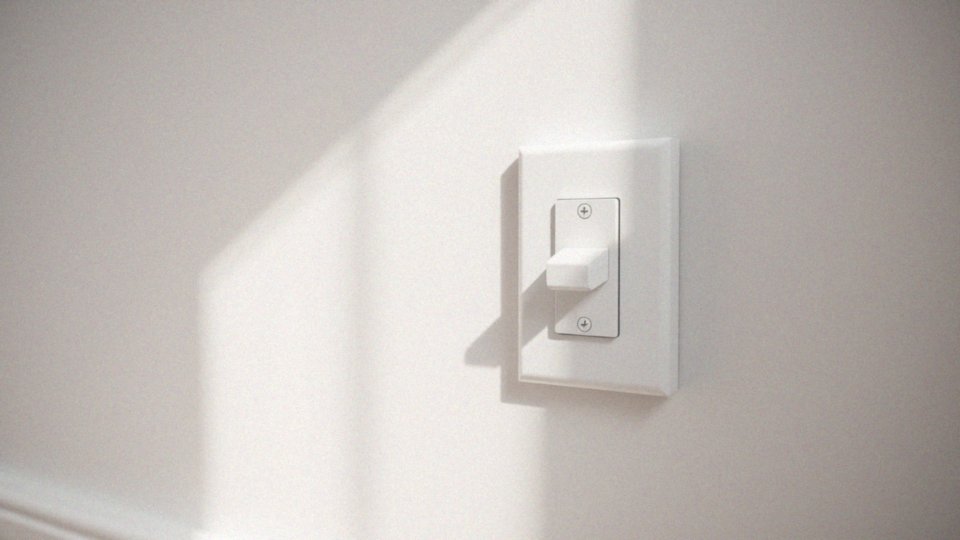

Jak sprawdzić poprawność podłączenia włącznika?

Aby upewnić się, że włącznik działa prawidłowo, warto wykonać kilka prostych kroków:

1. sprawdź, czy wszystkie przewody są poprawnie podłączone do zacisków zgodnie z ich oznaczeniem,
2. zanim włączysz zasilanie, dokładnie to zweryfikuj,
3. po uruchomieniu zasilania, obserwuj, czy światło działa jak należy,
4. przetestuj, czy włącznik sprawnie włącza i wyłącza obwód, a także czy nie wydobywają się iskry ani dziwne dźwięki,
5. upewnij się, że obudowa włącznika pozostaje chłodna w dotyku,
6. skorzystaj z miernika uniwersalnego, aby zmierzyć napięcie na zaciskach – powinno wynosić 230 V,
7. sprawdź ciągłość obwodu, aby upewnić się, że nie ma żadnych przerw w przewodach.

Regularne kontrole zarówno włącznika, jak i całej instalacji elektrycznej są kluczowe dla uniknięcia awarii oraz zapewnienia bezpieczeństwa. Jeśli masz jakiekolwiek wątpliwości lub brak ci doświadczenia, nie wahaj się sięgnąć po pomoc elektryka.

Co zrobić w przypadku awarii włącznika światła?

Kiedy włącznik światła przestaje działać, kluczowe jest przeprowadzenie diagnozy i naprawy. Dzięki temu można ustalić przyczynę problemu oraz przywrócić prawidłowe funkcjonowanie instalacji. Rozpocznij od wyłączenia zasilania, co można zrobić poprzez:

• odłączenie odpowiedniego bezpiecznika,
• wyłącznik różnicowoprądowy.

Po zabezpieczeniu instalacji zwróć uwagę na włącznik i sprawdź go pod kątem ewentualnych uszkodzeń mechanicznych, takich jak:

• pęknięcia,
• luzy w obudowie.

Również upewnij się, że przewody są właściwie podłączone do zacisków, ponieważ poluzowane lub źle umieszczone mogą być źródłem problemu. W razie potrzeby dokręć je. Gdy zauważysz widoczne uszkodzenia na włączniku, jego wymiana będzie konieczna. Pamiętaj jednak, aby zawsze przestrzegać zasad bezpieczeństwa.

Po odłączeniu zasilania przyjrzyj się także:

• bezpiecznikom,
• działaniu wyłącznika różnicowoprądowego.

Jeśli bezpiecznik jest przepalony, wymień go na nowy o tej samej specyfikacji. W przypadku, gdy wyłącznik różnicowoprądowy został wyłączony, warto spróbować go ponownie aktywować. Jeśli po wykonaniu tych czynności problem nadal się utrzymuje, dobrze jest skonsultować się z wykwalifikowanym elektrykiem, szczególnie gdy nie masz doświadczenia w pracach związanych z elektrycznością. Nie zapominaj, że bezpieczeństwo jest najważniejsze podczas napraw.
