Co to jest włącznik światła i puszka elektryczna?
Włącznik światła to kluczowy element w każdej instalacji elektrycznej. Jego główną funkcją jest zarządzanie obwodem, co umożliwia włączenie oraz wyłączenie oświetlenia. Na rynku dostępne są różnorodne modele, w tym:
- włączniki pojedyncze,
- włączniki podwójne.
Wszystko to sprawia, że łatwo je dopasować do indywidualnych potrzeb. Innym istotnym komponentem jest puszka elektryczna, która służy do instalacji włączników, gniazdek oraz do łączenia przewodów elektrycznych. Możemy wyróżnić:
- puszki podtynkowe, które montuje się w ścianach,
- puszki natynkowe, przymocowywane do powierzchni.
Oprócz poprawy bezpieczeństwa, puszki elektryczne nadają również estetyczny wygląd całej instalacji, chroniąc przewody przed ewentualnymi uszkodzeniami. Montaż włącznika światła wymaga szczególnej staranności. Kluczowym krokiem jest właściwe przygotowanie miejsca oraz dokładne podłączenie, aby zapewnić prawidłowe działanie obwodu. Dzięki odpowiedniemu zamontowaniu włączników, komfort korzystania z przestrzeni znacznie się zwiększa.
Jakie przewody są potrzebne do podłączenia włącznika światła?
Aby zainstalować włącznik światła, zazwyczaj potrzeba trzech żył w przewodzie zasilającym. Ten przewód składa się z trzech istotnych elementów:
- przewód fazowy (L) – dostarcza energię do włącznika,
- przewód neutralny (N) – odprowadza prąd,
- przewód ochronny (PE) – pełni funkcję zabezpieczającą, chroniąc przed ryzykiem porażenia elektrycznym.
W bardziej zaawansowanych układach, takich jak włączniki schodowe, mogą być niezbędne dodatkowe przewody, co często wymaga użycia czterożyłowego kabla. Z kolei w przypadku włączników świecznikowych również może być konieczna inna konfiguracja połączeń. Prawidłowe oznaczenie kolorów przewodów jest kluczowe:
- brązowy – odpowiada za fazowy,
- niebieski – za neutralny,
- żółto-zielony – za ochronny.
Podczas podłączania, niezwykle ważna jest odpowiednia kolejność, aby obwód funkcjonował bez zarzutu. Niewłaściwe połączenia mogą nie tylko uszkodzić sprzęt, ale także stanowić poważne zagrożenie dla bezpieczeństwa osób korzystających z instalacji. Dlatego każde połączenie wymaga starannego sprawdzenia przed włączeniem zasilania. Pamiętajmy, że bezpieczeństwo powinno być zawsze na pierwszym miejscu.

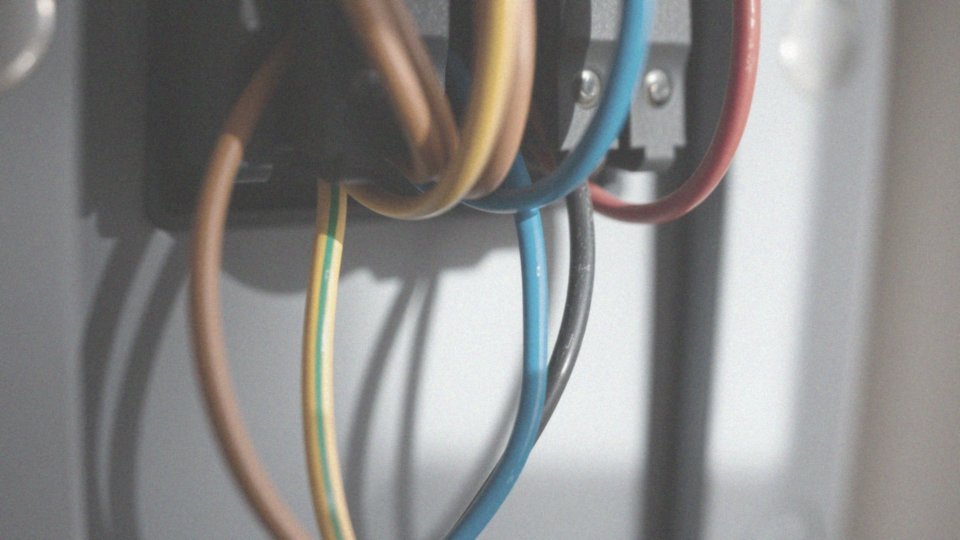

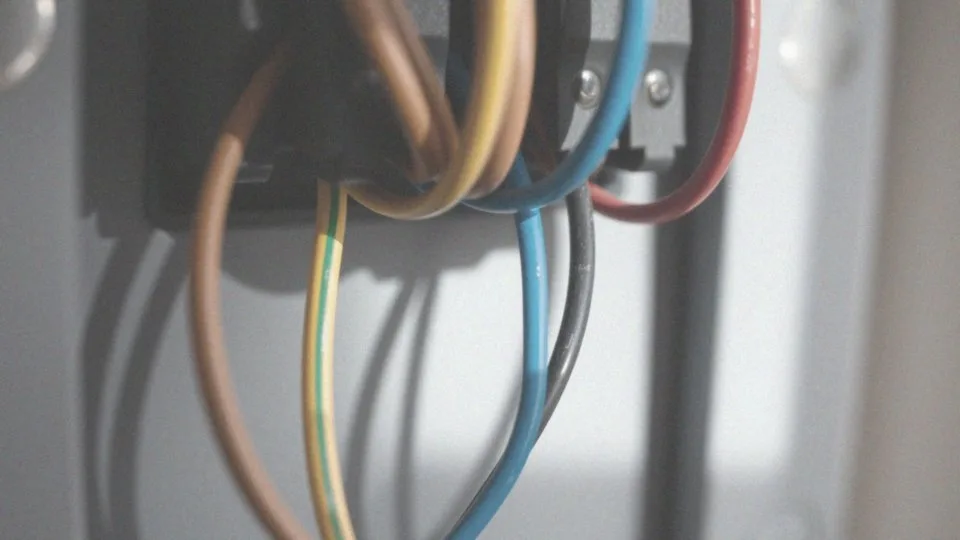

Jakie są kolory przewodów i ich funkcje?
Kolory przewodów w instalacji elektrycznej odgrywają kluczową rolę. Umożliwiają łatwe rozróżnienie ich funkcji, co ma bezpośredni wpływ na bezpieczeństwo użytkowników. Na przykład:
- przewód fazowy, oznaczony literą L, zazwyczaj wyróżnia się brązowym lub czarnym odcieniem. Jego głównym zadaniem jest przesyłanie energii elektrycznej do obwodu,
- przewód neutralny, oznaczony jako N, ma kolor niebieski i odpowiada za odprowadzanie prądu z instalacji,
- przewód ochronny, oznaczany symbolem PE, charakteryzuje się żółto-zielonymi paskami. Jego funkcją jest zapewnienie uziemienia, co skutecznie chroni przed porażeniem prądem.
Wyraźne kolory przewodów znacznie ułatwiają proces instalacji, szybko identyfikując ich funkcje. Na przykład przy podłączaniu włącznika światła warto zwrócić uwagę, by przewód fazowy był połączony z odpowiednim terminalem; to kluczowe dla prawidłowego funkcjonowania oświetlenia. Ignorowanie tych zasad może prowadzić do poważnych problemów, takich jak zwarcia czy potencjalne porażenie prądem. Z tego powodu przestrzeganie zasad bezpieczeństwa jest absolutnie niezbędne. Ważne jest także, aby dokładnie oznaczać i łączyć przewody na każdym etapie instalacji. Przed włączeniem zasilania warto również skontrolować wszystkie połączenia, co zdecydowanie podnosi poziom bezpieczeństwa. W dzisiejszych czasach standardy te koncentrują się na minimalizacji ryzyka. Dobrze oznaczone przewody sprawiają, że nawet osoby mniej zaznajomione z elektryką mogą działać z większą pewnością.
Jaką rolę odgrywają różne przewody w montażu włącznika?
Różne przewody odgrywają istotną rolę w instalacji włącznika. Oto główne rodzaje przewodów:
- przewód fazowy (L) – dostarcza energię do włącznika i kontroluje jej przepływ do źródła światła,
- przewód neutralny (N) – pełni funkcję drogi powrotnej, odprowadzając energię z obwodu z powrotem do zasilania,
- przewód ochronny (PE) – kieruje prąd upływowy do uziemienia, minimalizując ryzyko porażenia elektrycznego.
Podczas instalacji włącznika należy pamiętać, że wszystkie trzy przewody – fazowy, neutralny oraz ochronny – muszą być podłączone do puszki elektrycznej. Właściwe oznaczenie oraz uporządkowane przygotowanie przewodów nie tylko zapewniają prawidłową funkcjonalność obwodu, ale także chronią urządzenia przed ewentualnymi uszkodzeniami i ograniczają zagrożenia dla zdrowia. Przestrzeganie zasad bezpieczeństwa oraz standardów instalacji elektrycznej jest konieczne, aby cały system oświetleniowy mógł działać zarówno efektywnie, jak i bezpiecznie.
Jak przygotować przewody w puszce przed podłączeniem?
Przygotowanie przewodów w puszce elektrycznej ma kluczowe znaczenie przed podłączeniem włącznika. Poniżej przedstawiamy kroki, które należy wykonać:
- upewnij się, że zasilanie zostało całkowicie wyłączone, co pomoże zminimalizować ryzyko porażenia prądem,
- przyjrzyj się długości przewodów – powinny być dostatecznie długie, aby łatwo je podłączyć; jeśli to konieczne, możesz je skrócić,
- usuń izolację z końców przewodów na długości od 0,5 do 1 cm przy pomocy obcinaka do kabli lub nożyka,
- pamiętaj, aby nie uszkodzić wewnętrznych żył, ponieważ może to negatywnie wpłynąć na ich działanie i bezpieczeństwo,
- oczyść przewody, usuwając wszelkie zanieczyszczenia, co zapewni dobre połączenie.
Dzięki starannemu przygotowaniu przewodów, ich podłączenie do włącznika stanie się prostsze, co jest niezbędne dla prawidłowego funkcjonowania całej instalacji elektrycznej. Taka dbałość na etapie przygotowań pozwoli zminimalizować problemy oraz potencjalne zagrożenia podczas montażu.
Dlaczego ważne jest usunięcie izolacji z kabli przed podłączeniem?
Usunięcie izolacji z przewodów przed ich podłączeniem jest niezwykle istotne w procesie instalacji elektrycznej. Taki krok zapewnia bezpośredni kontakt żył z zaciskami włącznika oraz innymi elementami systemu. Izolacja ma za zadanie przede wszystkim zapobiegać niepożądanemu przepływowi prądu, dlatego jej zlikwidowanie na końcach kabli jest kluczowe, aby uniknąć problemów związanych z obwodem. W przeciwnym razie, światło może po prostu nie zadziałać.
Podczas prawidłowego podłączania, długość pozbawiona izolacji powinna wynosić:
- od pół do jednego centymetra.
Taki zabieg gwarantuje stabilne połączenie, co znacząco zmniejsza ryzyko zwarć oraz innych zagrożeń elektrycznych. Niewłaściwe połączenia mogą nie tylko prowadzić do uszkodzenia sprzętu, ale także stwarzać realne zagrożenie dla bezpieczeństwa użytkowników. Dlatego przestrzeganie zasad dotyczących usuwania izolacji oraz staranne wykonanie połączeń powinno stać się priorytetem, by zwiększyć bezpieczeństwo całej instalacji.
Dbanie o te drobne detale nie tylko ułatwia kolejne etapy montażu, ale także zapewnia, że wszystkie komponenty obwodu będą działały sprawnie zgodnie z zamierzeniami.
Co zrobić, zanim przystąpisz do montażu włącznika światła?
Zanim przystąpisz do montażu włącznika światła, kluczowe jest, aby zachować odpowiednie środki ostrożności dla swojego bezpieczeństwa oraz prawidłowego działania instalacji elektrycznej. Na początku wyłącz zasilanie w obwodzie, co można zrobić przez wyłączenie bezpiecznika lub włącznika nadprądowego w skrzynce rozdzielczej. Następnie, aby upewnić się, że napięcie w puszce elektrycznej zostało odłączone, skorzystaj z miernika lub próbników napięcia. To istotny krok, który pozwoli ci pracować w bezpiecznych warunkach, minimalizując ryzyko porażenia prądem.
Kolejnym krokiem jest zebranie niezbędnych narzędzi do montażu włącznika. Przydadzą się:
- śrubokręt,
- obcinak do kabli,
- poziomica,
- wkrętarka.
Dobrze jest także mieć pod ręką rękawiczki ochronne oraz latarkę czołową, co znacznie ułatwi ci pracę w mniej oświetlonych miejscach. Pamiętaj również, aby dokładnie sprawdzić stan przewodów znajdujących się w puszce; powinny być one w dobrym stanie i odpowiednio oznaczone (fazowy, neutralny, ochronny). Jeśli zamierzasz demontować stary włącznik, uwzględnij ten punkt w swoich przygotowaniach. Staranność w trakcie montażu zwiększa zarówno bezpieczeństwo, jak i efektywność całego systemu.
Jak prawidłowo wprowadzić przewody do zacisków w puszce?
Podczas podłączania przewodów do zacisków w puszce elektrycznej, należy zwrócić uwagę na kilka istotnych zasad, które wpływają na bezpieczeństwo oraz poprawność połączeń. Na początek upewnij się, że zasilanie jest całkowicie odcięte. To kluczowy krok, który znacznie zmniejsza ryzyko porażenia prądem.
Następnie zajmij się przygotowaniem końcówek przewodów — usuń izolację na długości od pół do jednego centymetra, co ułatwi ich pewne połączenie. Jeżeli korzystasz z zacisków śrubowych, pamiętaj o poluzowaniu śrub. Wprowadź przewód fazowy (L) do odpowiedniego zacisku oznaczonego literą L. Przewód neutralny (N) wsuń w zacisk N, zaś przewód ochronny (PE) umieść w zacisku PE.
Po wprowadzeniu wszystkich przewodów istotne jest, aby dokręcić śruby połączeniowe, co zapewni, że przewody będą solidnie zamocowane. Nie zapomnij sprawdzić, czy nie ma luzów — to krok istotny dla bezpieczeństwa oraz prawidłowego funkcjonowania obwodu. Dobre zamocowanie przewodów ma kluczowe znaczenie, aby uniknąć problemów z instalacją elektryczną w przyszłości. Dzięki przestrzeganiu tych zasad, zapewnisz prawidłowe działanie włącznika światła oraz zwiększysz bezpieczeństwo osób korzystających z instalacji.
Jak podłączyć przewód ochronny i do czego służy bolce uziemiające?
Podłączenie przewodu ochronnego do systemu elektrycznego odgrywa niezwykle istotną rolę w zapewnieniu bezpieczeństwa użytkowników. Przewód, który można rozpoznać dzięki charakterystycznemu żółto-zielonemu kolorowi, łączy się z zaciskiem uziemiającym oznaczonym zazwyczaj literami PE lub symbolem uziemienia. W przypadku gniazdek odpowiedni przewód łączy się z bolcem uziemiającym.
Jego głównym zadaniem jest skuteczne odprowadzanie niebezpiecznego prądu upływowego, który może wystąpić w momencie awarii urządzenia. Bolce uziemiające, w swojej funkcji, łączą przewód ochronny z uziemieniem, co oznacza, że w przypadku uszkodzenia sprzętu nadmiar prądu zostaje skierowany do ziemi. Ta funkcja zabezpiecza użytkowników przed porażeniem elektrycznym, co jest niezwykle ważne.
Istnieją różnorodne systemy uziemienia, takie jak:
- TN-C,
- TN-S.
Te systemy precyzują, w jaki sposób należy prowadzić przewody. Podczas instalacji włącznika kluczowe jest dokładne podłączenie przewodu ochronnego oraz prawidłowe użycie bolca uziemiającego. Zlekceważenie tych zasad może prowadzić do poważnych zagrożeń dla zdrowia oraz życia. Dlatego warto upewnić się, że przewód ochronny jest prawidłowo podłączony, a bolce uziemiające pozostają w odpowiednim stanie, co w znaczący sposób zwiększa bezpieczeństwo całego systemu.
Jak przymocować włącznik do puszki elektrycznej?
Aby skutecznie zamontować włącznik w puszce elektrycznej, należy wykonać kilka kluczowych kroków:
- sprawdzić, czy przewody zostały poprawnie podłączone do zacisków włącznika, zwracając szczególną uwagę na ich kolory,
- przygotować włącznik do zamontowania — umieścić go w taki sposób, aby jego krawędzie idealnie pasowały do otworów w puszcze,
- wprowadzić przewody do wnętrza puszki, aby nie przeszkadzały w dalszym montażu,
- używać śrub mocujących, które zazwyczaj znajdują się na obudowie włącznika; wkręcanie rozpocząć od delikatnego dociśnięcia, a potem dokańczać, aż włącznik będzie stabilnie zamocowany i nie będzie się poruszał,
- ponownie sprawdzić wszelkie połączenia, aby upewnić się, że są one solidne i bezpieczne,
- zamontować ramkę oraz klawisze włącznika, co nie tylko poprawi estetykę, ale również zapewni właściwą pozycję włącznika.
Pamiętaj, że montaż tego typu elementów wymaga precyzji i staranności, aby zapewnić trwałość oraz prawidłowe działanie całego systemu oświetleniowego.
Jak wygląda montaż obudowy włącznika po podłączeniu przewodów?
Montaż obudowy włącznika możliwy jest dopiero po tym, jak przewody zostały właściwie podłączone, a mechanizm umieszczony w puszce elektrycznej. Ostrożnie nałóż obudowę na mechanizm, upewniając się, że każdy z elementów pasuje do siebie. Następnie przykręć obudowę za pomocą wkrętów mocujących, ale zachowaj ostrożność – nie dokręcaj ich zbyt mocno, bo może to prowadzić do uszkodzenia zarówno obudowy, jak i mechanizmu.
Kiedy obudowa jest już zamocowana, przejdź do montażu klawiszy lub przycisków oraz ramki, co znacznie poprawi estetykę całej instalacji. Pamiętaj, że właściwie zamontowana obudowa ma znaczenie nie tylko dla wyglądu, ale także dla bezpieczeństwa użytkowników.
Po zakończeniu montażu warto dokładnie sprawdzić połączenia kabli, aby upewnić się, że wszystko działa tak, jak powinno. Dbałość o szczegóły podczas montażu obudowy włącznika jest kluczowa dla niezawodności całej instalacji elektrycznej oraz zapewnienia wygody korzystania z oświetlenia.
Jak sprawdzić poprawność połączeni kabli?
Aby upewnić się, że przewody w włączniku światła są poprawnie zainstalowane, warto przejść przez kilka istotnych kroków:
- sprawdź, czy każdy kabel jest prawidłowo podłączony do odpowiednich zacisków,
- weryfikuj, czy śruby mocujące przewody są dokładnie dokręcone,
- włącz zasilanie, pamiętając o usunięciu wszelkich narzędzi z obszaru pracy,
- przetestuj działanie włącznika, aktywując i deaktywując światło kilka razy,
- jeżeli światło nie funkcjonuje lub słyszysz nietypowe dźwięki, natychmiast wyłącz zasilanie i ponownie sprawdź połączenia,
- zwróć uwagę, by przewody nie stykały się z ostrymi krawędziami w puszce.
Regularne testowanie obwodu po zainstalowaniu włącznika jest niezwykle ważne — pozwala to na dłuższe i efektywniejsze działanie systemu oświetleniowego, co w rezultacie minimalizuje ryzyko awarii.
Jakie są różnice między podłączeniem włącznika pojedynczego a podwójnego?
Podłączenie włącznika pojedynczego różni się od podwójnego głównie liczbą obwodów, które można nim kontrolować. Włącznik pojedynczy obsługuje tylko jeden obwód oświetleniowy, a do jego prawidłowego działania wystarczy jeden przewód fazowy (L) oraz jeden przewód do lampy.
Z kolei w przypadku włącznika podwójnego, znanego również jako mechanizm świecznikowy, sytuacja jest nieco bardziej skomplikowana. Ten rodzaj włącznika pozwala na obsługę dwóch niezależnych obwodów, co oznacza, że potrzebuje on:
- dwóch przewodów wyjściowych (L1 i L2),
- jednego przewodu fazowego (L).
Dzięki temu można podłączyć różne źródła światła, takie jak dwie oddzielne lampy lub ich grupy. Warto jednak pamiętać, że instalacja włącznika podwójnego jest bardziej złożona. Użytkownik musi być przygotowany na większą ilość przewodów i dokładne ich rozmieszczenie w odpowiednich zaciskach.
Podczas montażu należy zachować szczególną ostrożność, by uniknąć ryzyka krótkiego spięcia i innych potencjalnych zagrożeń związanych z niewłaściwym podłączeniem. Kluczowe jest także zwracanie uwagi na oznaczenia zacisków L, L1 i L2, które znacząco ułatwiają prawidłowe podłączenie przewodów. Odpowiednio zainstalowany włącznik nie tylko poprawia komfort użytkowania, ale również zapewnia bezpieczeństwo całej instalacji elektrycznej.
Kiedy warto zlecić montaż włącznika elektrykowi?
Zlecenie instalacji włącznika elektrykowi może przynieść wiele korzyści w różnych okolicznościach. Przede wszystkim, jest to dobre rozwiązanie, gdy brakuje doświadczenia w zakresie prac elektrycznych. Osoby, które nie czują się pewnie w tej dziedzinie, mogą przypadkowo stworzyć poważne zagrożenie dla swojego zdrowia oraz bezpieczeństwa.
Innym powodem do skorzystania z usług fachowca jest konieczność modernizacji starego systemu elektrycznego, który wymaga starannego podejścia podczas naprawy. Elektryk dysponuje odpowiednimi umiejętnościami oraz narzędziami, co gwarantuje, że prace zostaną wykonane zgodnie z przepisami i z zachowaniem zasad bezpieczeństwa.
Co więcej, w sytuacjach, gdzie instalacja elektryczna jest narażona na awarie, wsparcie specjalisty staje się wręcz niezbędne. Tacy profesjonaliści potrafią skutecznie zdiagnozować wszelkie potencjalne problemy. Dzięki ich doświadczeniu, praca staje się znacznie bardziej efektywna, a cała instalacja działa bez zakłóceń.
Na koniec, należy pamiętać, że przestrzeganie przepisów dotyczących bezpieczeństwa elektrycznego powinno być priorytetem przy zlecaniu instalacji elektrykowi, zwłaszcza w przypadku bardziej skomplikowanych aplikacji, takich jak włączniki schodowe czy systemy podwójne.

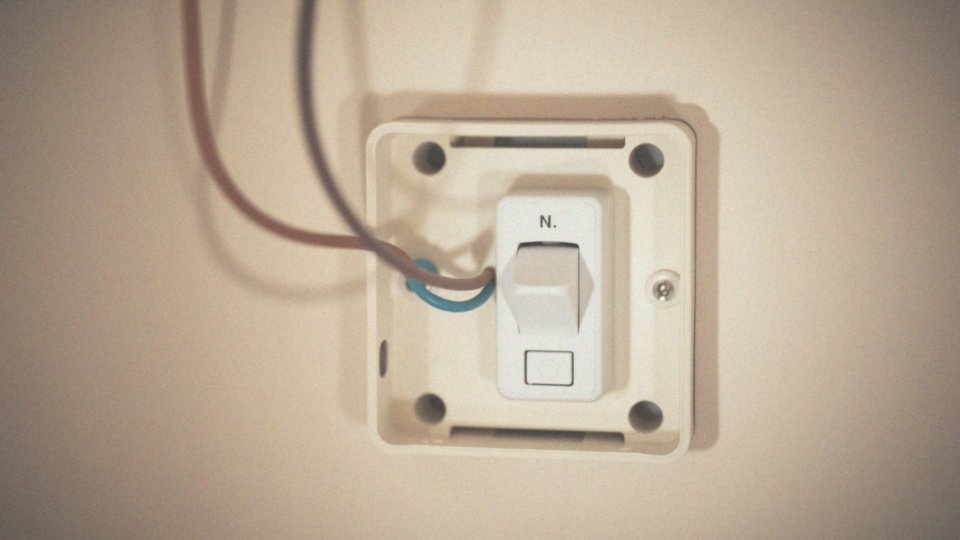

Jak podłączyć kable w puszce pod wyłącznik światła?
Podłączanie kabli w puszce do wyłącznika światła wymaga zachowania kilku kluczowych zasad:
- upewnij się, że zasilanie jest wyłączone,
- identyfikacja odpowiednich przewodów: brązowy lub czarny odpowiada za przewód fazowy (L), niebieski to przewód neutralny (N), natomiast żółto-zielony jest przewodem ochronnym (PE),
- przewód fazowy powinien trafić do zacisku oznaczonego literą „L”,
- przewód neutralny należy wpiąć w zacisk „N”, jeżeli jest dostępny,
- przewód ochronny podłącz do zacisku uziemiającego, który jest oznaczony symbolem PE.
To sposób, który zapewnia odpowiednią ochronę przed porażeniem oraz właściwe funkcjonowanie obwodu. Nie zapomnij dokręcić śrub zaciskowych; to ważny krok, który przekłada się na stabilność całego połączenia. Pamiętaj, że nieprawidłowe połączenia mogą prowadzić do zwarcia, co wiąże się z poważnym zagrożeniem dla bezpieczeństwa. Dlatego przed ponownym włączeniem zasilania dokładnie sprawdź, czy każdy kabel jest podłączony tak, jak powinien. Twoja ostrożność na tym etapie wpłynie na lepszą funkcjonalność instalacji i zminimalizuje ryzyko awarii w przyszłości.
